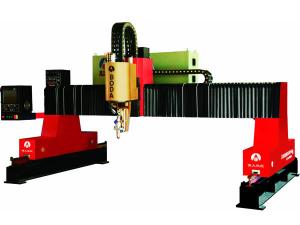

Машина плазменной резки с ротационным суппортом

Описание
Машины плазменной резки с ротационным суппортом используются для резки под углом, они оборудованы многокоординатной системой перемещения. За один раз они могут формировать V-образные, X-образные, Y-образные фаски. Угол скоса кромки от -45° до 45°, точность ±0.5°. Оборудование использует различные плазменные источники и обладает высокими характеристиками резки.

Машина плазменной резки используется для обработки углеродистой стали, нержавеющей стали и цветных металлов. Она имеет модульную конструкцию, при ее производстве используются импортные компоненты. Благодаря этому оборудование за раз выполняет несколько процессов станочной обработки, таких как резка и фрезерование. Высокие производительность и режущая способность этой машины плазменной резки позволяют сэкономить значительные средства.

Благодаря прекрасному качеству резки под углом это оборудование нашло широкое применение. Машины плазменной резки с ротационным суппортом используются в производстве резервуаров высокого давления, оборудования для химической промышленности, оборудования для экологического контроля, в судо- и автомобилестроении, в изготовлении оборудования для нефтехимической промышленности, горного оборудования, углеперерабатывающего оборудования.

Характеристики

1. Машина плазменной резки с ротационным суппортом получила звание “Высокотехнологичный продукт провинции Цзянсу”.

2. Поворотное приспособление режущей головки со стабилизирующим стержнем получило национальный патент на полезную модель.

3. Автоматическое устройство для резки под углом нашей машины плазменной резки получило национальный патент на изобретение.

4. Конструкция, предупреждающая перекручивание кабелей режущей головки, получила национальный патент на полезную модель.

5. Высокая точность

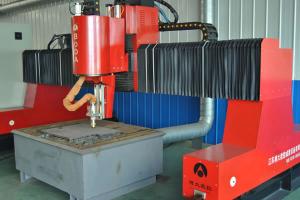

Портал машины плазменной резки с ротационным суппортом использует модульную конструкцию и выдерживает большие нагрузки. Устройство поворота режущей головки имеет легкий вес. Вся конструкция машины выполнена очень точно, это обеспечивает стабильность режущего процесса и гладкость поверхности среза.

6. Высокопрочная поперечная балка
Поперечная балка этой машины плазменной резки с ротационным суппортом изготовлена из двух прямоугольных труб. Усиленная конструкция балки придает ей высокую жесткость, при монтаже импортных линейных направляющих используется сверхточная технология позиционирования L-типа. Это обеспечивает стабильную эксплуатацию, высокую прочность конструкции и высокую несущую способность.



7. Непрерывная резка под углом

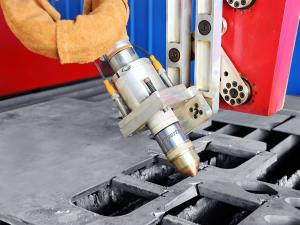

Поворотное приспособление режущей головки машины плазменной резки позволяет осуществлять непрерывную резку под углом. За одну секунду данное оборудование совершает 1 оборот, это значительно превышает скорость аналогичных машин, затрачивающих 5 секунд на 1 оборот. При высокой скорости сохраняется высокая точность резки. Ротационное устройство является центральным узлом машины плазменной резки с ротационным суппортом и использует комбинированный подшипник, с высокой точностью поворота даже при высоких нагрузках, что обеспечивает точность позиционирования режущей головки.

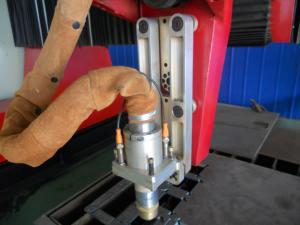

Поворотная режущая головка осуществляет непрерывную резку под углом. Специально разработанная структура поворотного устройства позволяет избежать перекручивания кабелей и гарантирует стабильную работу поворотного резака машины плазменной резки с ротационным суппортом.

8. Долговечное и точное поворотное устройство
Поворотное устройство использует новейшие материалы и запатентованный дизайн. Совершенная и долговечная структура поворотного устройства позволяет осуществлять быструю настройку угла резки. Мощное поворотное устройство приводится в движение встроенным шаговым двигателем, что обеспечивает прекрасное подавление взаимных помех. Для привода используется зубчатая передача и зубчатая рейка и два вала зубчатой передачи. Это обеспечивает отсутствие зазоров между зубчатыми передачами при движении в обоих направлениях и обеспечивает высокую точность поворота.y.




9. Надежная и стабильная инициализация начальной точки

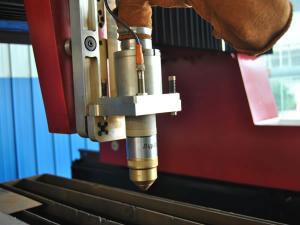

Инициализация резки происходит легким касанием заготовки режущей головкой. Этот способ выгодно отличается от традиционных способов ударной инициализации режущей головкой или инициализации, при которой используется контактный датчик. Используемый нами новый тактильный датчик машины плазменной резки с ротационным суппортом контролирует начальную высоту и высоту резки с точностью ±0.5мм. Надежное и устойчивое устройство для предупреждения столкновений использует скользящую конструкцию.

Технические параметры
Колея рельсового пути 4500-9500 мм
Рабочая ширина резки 3000-8000 мм
Привод Двухсторонний серводвигатель переменного тока; Механизм реечной передачи
Рабочая длина резки На 3000 мм меньше длины рельса
Скорость на холостом ходу ≤ 12000 мм/мин
Скорость резки ≤6000 мм/мин
Система ЧПУ Импортная система ЧПУ
Угол фаски ±45°
Количество резаков 1
Толщина резки Зависит от плазменного источника

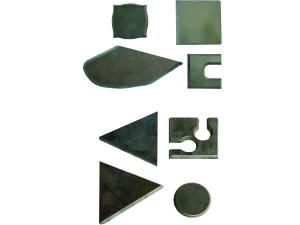

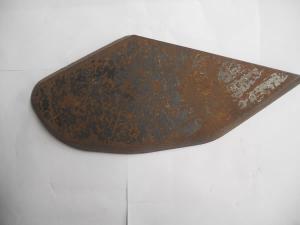

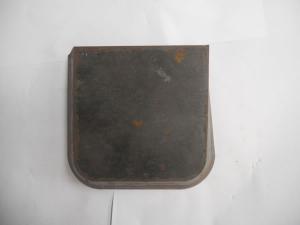

Образцы резки
